0.5mm 间距线对板连接器如何选型？JAE FI-RE 有没有国产替代料？

发布日期：2026-10-14

HDGC0501 系列为 0.50mm (0.020in) Pitch 单排线对板连接器，Pin-to-Pin 兼容 JAE 同规格线对板连接器，包含压接端子、线束胶壳、90° 弯针板端 Header 全套组件，作为进口连接器国产化备选方案，适配高密度信号传输场景。焊盘封装尺寸兼容，客户经样品验证后，具备无需改版 PCB 导入的条件，支持样品评估、小批量试产至大批量交付。华德共创作为专精特新高新技术源头厂商，自主模具、冲压、注塑一体化生产，可帮助缓解进口料交期长、供货不稳定、采购成本偏高的供应链压力。

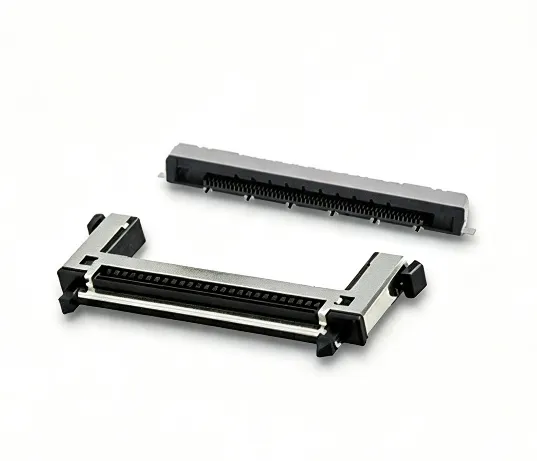

0.5mm线对板连接器

1. 线束端子 HDGC0501A-T / HDGC0501B-T

对标参考：JAE 同规格压接端子

产品类型：压接式端子（Terminal）

产品间距：0.50mm (0.020in) Pitch

基材：磷青铜（Phosphor Bronze），该合金具备优良弹性与抗疲劳特性，适用于连接器端子反复插拔工况

表面电镀：镍底 + 1μin (0.025μm) 镀金，低接触电阻，具备良好抗氧化、抗腐蚀能力，适合信号传输应用

端接方式：压接 Crimp，适配导线规格：28~32AWG

包装形式：卷带（Reel）包装，适配全自动线束压接设备，满足大批量生产需求

 电气参数：单触点额定电流 0.8A (Max)，工作电压 200V AC/DC，运行温度范围 -25℃~85℃

 环保：符合欧盟 RoHS (2011/65/EU) 指令要求

HDGC0501A-T 与 HDGC0501B-T 为两款结构差异化压接端子（Terminal），分别对标 JAE FI-RC3-1A-1E-15000、FI-RC3-1B-1E-15000，机械锁紧结构不同，可根据线束保持力选型，我方产品电气参数满足同规格设计要求。

2. 线束端胶壳 HDGC0501H-41P / HDGC0501H-51P

对标参考：JAE FI‑RE41HL / FI-RE51HL

产品类型：单排胶壳 Housing

基材：Nylon 66（PA66），UL94V-0 阻燃等级，黑色

产品间距：0.50mm (0.020in) Pitch

包装形式：袋装（Bag），用于预装端子，组装成线束端组件

电气参数：单触点额定电流 0.8A (Max)，工作电压 200V AC/DC，运行温度范围 -25℃~85℃

环保：符合欧盟 RoHS (2011/65/EU) 指令要求

Nylon66 材料具备优异的机械刚性与抗蠕变性能，锁扣结构稳定，可耐受整机常规安规测试。PA66 材料存在吸湿性，装配作业前建议按规范烘烤处理，降低装配风险；在高低温循环工况下，能够维持胶壳锁扣强度，降低端子退针风险。

3. 板端弯针座 HDGC0501WR-S-41P / HDGC0501WR-S-51P

对标参考：JAE FI‑RE41S‑HF‑R1500 / FI-RE51S-HF-R1500

产品类型：90° 弯针板端 Header（Right-Angle）

导电针基材：黄铜 Brass；胶座基材：Nylon46（PA46） UL94V-0 阻燃树脂，黑色

表面电镀：镍底 + 1μin (0.025μm) 镀金

产品间距：0.50mm (0.020in) Pitch 包装形式：Tape on Reel 载带卷带包装，适配 SMT 自动化贴装，提升 PCB 焊接生产效率

电气参数：单触点额定电流 0.8A (Max)，工作电压 200V AC/DC，运行温度范围 -25℃~85℃

环保：符合欧盟 RoHS (2011/65/EU) 指令要求

PA46 树脂耐高温性能优于普通尼龙材料，在 SMT 回流焊制程中不易形变，保障贴片良率，适合高密度 PCB 板端贴装场景。

配套说明：HDGC0501A-T/HDGC0501B-T 端子装入 HDGC0501H 胶壳组成线束插头，与 HDGC0501WR-S 板端弯针座对插，构成完整线对板互连系统。整套组合对标 JAE FI-RE 系列全套组件。

4. 产品应用场景

广泛应用于工业控制、智能显示、检测仪器等高密度信号互连场景，支持样品评估，可提供产品 PDF 图纸、3D 模型文件，支持配套部件一站式选型。正式量产导入前建议完成样品可靠性验证。

5. 华德共创（HDGC）核心优势

深圳市华德共创科技是专精特新、国家高新技术精密连接器源头厂商，多年深耕进口连接器国产化替代赛道，自主模具、冲压、注塑全链路自研自产，累计拥有 67 项授权专利，通过 IATF16949、ISO9001、ISO14001、UL 全套权威体系认证，产品满足 RoHS、REACH 无卤环保标准。

✅ Pin-to-Pin 封装兼容：HDGC0501 系列全套料号对标 JAE FI-RE 系列对应料号，PCB 焊盘尺寸兼容，客户样品验证通过后，具备无需改版 PCB 导入条件，缓解进口物料交期长、供货不稳定、采购成本高的痛点；批量采购可有效降低物料成本。

✅ 本土稳定交付：HDGC0501部分型号常备现货，可快速打样，常规型号 7~15 天交付，规避海外供应链断供风险，支持样机评估、小批量试产到百万级大批量量产。

✅ 全流程品控保障：自动化视觉全检产线，批次一致性稳定，严苛工况可配合完成第三方可靠性测试，适配工控、智能显示等高可靠性设备。

✅ 一站式技术支持：支持免费样品申领，配套提供产品图纸、3D 模型、技术参数、可靠性测试资料；可根据客户需求提供配套选型、装配指导与定制化结构开发，实现整套互连方案打包交付。
