广濑 DF 系列连接器国产化选型，华德共创 Pin-to-Pin 替换方案

发布日期：2026-10-17

工业传感器、安防摄像头、便携智能硬件与小型工控设备，常选用 HRS 广濑 DF52、DF9、DF13、DF14、DF19、DF20、DF11、DF3 小型线对板连接器。该类连接器体积小巧、锁止结构稳定，但进口物料普遍存在交付周期长、价格波动、部分规格供货紧张等供应链难题。华德共创深耕精密连接器研发制造十六年，为专精特新高新技术企业，拥有模具开发、精密冲压注塑、自动化组装全链路自主生产能力。多款产品可 Pin‑to‑Pin 兼容广濑 DF 系列连接器，覆盖 0.8mm、1.0mm、1.25mm、2.0mm 连接器主流间距，配套供应胶壳、针座、端子全套组件，便于硬件工程师开展国产化替换评估。

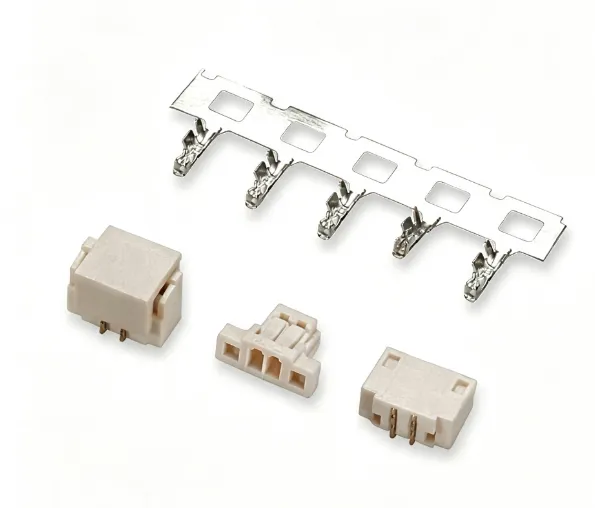

HRS 广濑 DF 系列连接器国产替代

可兼容 HRS 广濑连接器系列（附代表参考料号）

系列	间距	产品类型	代表原厂料号	华德共创兼容料号	特点简述
DF52	0.8mm	线对板连接器	DF52-2S-0.8H、DF52-20S-0.8H	HDGC0801WRA-S-2P、HDGC0801WRA-S-20P	0.8mm 超小间距单排直角，节省 PCB 空间；LCP 耐高温适配 SMT，50μin 镀金端子稳定；编带自动化贴装；Pin-to-Pin 兼容 DF52，2~20Pin，适配传感器、安防
DF9	1.0mm	线对板连接器	DF9-9S-1V(32)、DF9B-51S-1V(32)	HDGC1000H-S-F-9P、HDGC1000H-S-51P	1.0mm 单排紧凑型，多 Pin 位可选；LCP 耐高温适配 SMT，镀金端子可靠；编带自动化贴装；Pin-to-Pin 兼容 DF9，用于工控、安防
DF20	1.0mm	线对板连接器	DF20A-10DS-1C、DF20F-50DP-1V(56)	HDGC1003H-2x5P、HDGC1003WV-S-F-2x25P	1.0mm 双排紧凑型，立式省 PCB 空间；PBT 阻燃材质，镀金端子稳定；袋装 / 卷带可选；Pin-to-Pin 兼容 DF20，适配工控、智能硬件
DF19	1.0mm	线对板连接器	DF19G-8S-1C、DF19G-30P-1H	HDGC1004H-8P、HDGC1004WR-S-30P	1.0mm 单排结构，直角款式可选；尼龙 66 材质韧性强、UL94V‑0 阻燃；多 Pin 位，袋装 / 卷带包装；Pin-to-Pin 兼容广濑 DF19 系列，无需改版 PCB，适配工业、智能硬件场景
DF57	1.2mm	线对板连接器	DF57H-2S-1.2C、DF57-6S-1.2C	HDGC1201HB-2P、HDGC1201HC-6P	1.2mm 单排小型化结构，PBT 材质 UL94V‑0 阻燃；多 Pin 位可选，原色 / 灰色胶壳；Pin-to-Pin 兼容广濑 DF57 系列，替换无需改版 PCB，适配小型智能硬件、传感器
DF13	1.25mm	线对板连接器	DF13‑2S‑1.25C、DF13‑40DS‑1.25C、DF13A‑40DP‑1.25V(26)	HDGC1252H‑2P、HDGC1252H‑2x20P、HDGC1252WV‑S‑2x20P	1.25mm 经典小型线对板，支持单排 / 双排、直角 / 立式多种结构；尼龙 66/6T 材质 UL94V‑0 阻燃；镀锡、镀金多种电镀可选；袋装、卷带包装适配手工与 SMT 自动化贴片；Pin‑to‑Pin 兼容广濑 DF13 全系列，无需改版 PCB；2‑40Pin 规格齐全，适配工控、传感器、安防、便携设备
DF14	1.25mm	线对板连接器	DF14-2S-1.25C、DF14-30S-1.25C、DF14A-30P-1.25H(25)	HDGC1255H-2P、HDGC1255H-30P、HDGC1255WR-S-30P	1.25mm 单排小型线对板连接器，胶壳与 SMT 直角针座配套；尼龙 / LCP 多种材质可选，LCP 耐高温适配回流焊；50μin 镀金端子，接触稳定；袋装 / 卷带两种包装，适配手工装配与自动化 SMT；Pin‑to‑Pin 兼容广濑 DF14 系列，PCB 无需改版，2~30Pin 规格齐全，适合工控、传感器、智能家居、医疗配套设备
DF11	2.0mm	线对板连接器	DF11-4DS-2C、DF11CZ-40DP-2V(27)	HDGC2004H-2x2P、HDGC2004WV-S-2x20P	2.0mm 间距双排线对板，胶壳与立式 SMT 针座配套；尼龙 66 材质 UL94V‑0 阻燃；50μin 镀金端子，连接稳定可靠；袋装 / 卷带包装可选，适配手工装配与自动化生产；Pin‑to‑Pin 兼容广濑 DF11 系列，无需改版 PCB，适合工业设备、伺服、大功率控制模块
DF3	2.0mm	线对板连接器	DF3-2S-2C、DF3DZ-15P-2V(21)	HDGC2011H-2P、HDGC2011WV-S-15P	2.0mm 单排线对板连接器，配套胶壳与立式 SMT 针座；尼龙 66/6T 阻燃材质，端子 50μin 镀金，接触可靠；Pin‑to‑Pin 兼容广濑 DF3 系列，PCB 无需改版，2~15Pin 规格可选，适配工控模块、电源、安防设备

国产化替代选型要点
Pin‑to‑Pin 兼容，外形尺寸、PCB 焊盘点位保持一致，降低评估门槛，节省 PCB 改版成本；
产品依据行业标准完成全套可靠性测试，匹配各类工况使用要求；
自有模具车间与自动化产线，核心原材料安全备货，支持样品申请以及大批量订单交付；
具备 ISO9001、IATF16949、UL、RoHS、REACH 全套资质，可配合客户审厂。
⚠️ 提示：文中提及 HRS 广濑系列及料号仅作为型号对照参考。国产化替换属于工程变更，项目批量导入前，建议完成样品实测与可靠性验证，确认满足工况要求。
华德共创可提供上述系列样品，方便工程师前期方案验证，帮助设备厂商优化连接器供应链，规避进口物料交期紧张、断供带来的项目风险。
