SH1.0 胶壳有没有国产替代？JST SH 全系列 1.0mm 连接器 Pin-to-Pin 兼容方案

发布日期：2026-10-23

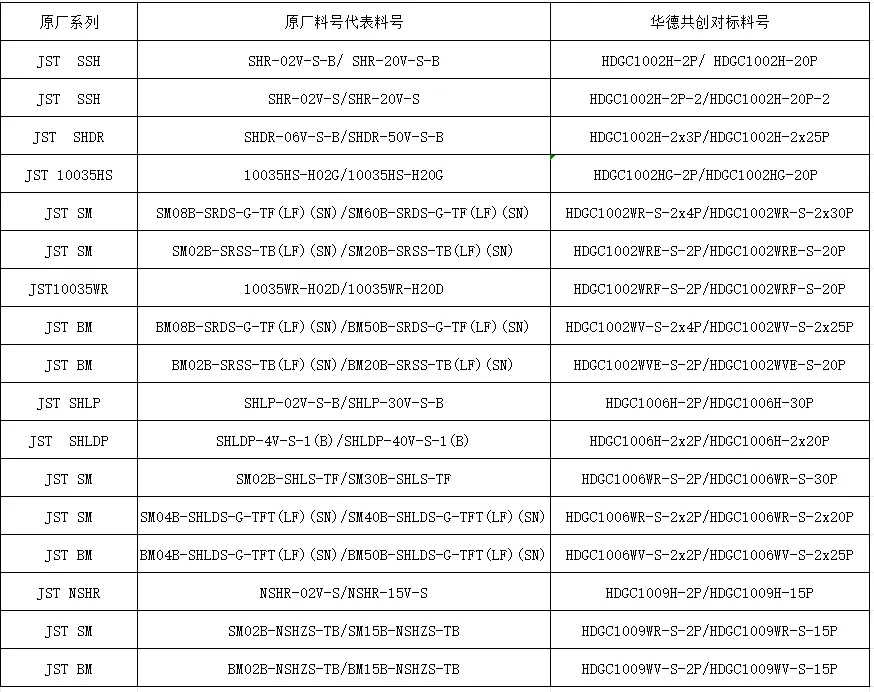

JST SH 系列 1.0mm 间距线对板连接器，包含 SHR、SHDR、10035HS、10035WR、SHLDP、SM 卧贴、BM 立贴、NSHR 等子规格，广泛应用于 IoT 传感器、微型相机模组、小型工控、智能家居、穿戴设备、显示屏信号连接等精密电子产品。华德共创 HDGC 1.0mm 连接器系列可与以上规格实现 Pin-to-Pin 尺寸匹配互配，引脚、焊盘、锁扣结构尺寸匹配，常规工况无需改版 PCB。进口物料常存在交期波动大、采购成本偏高的问题，不少项目希望导入国产兼容方案。

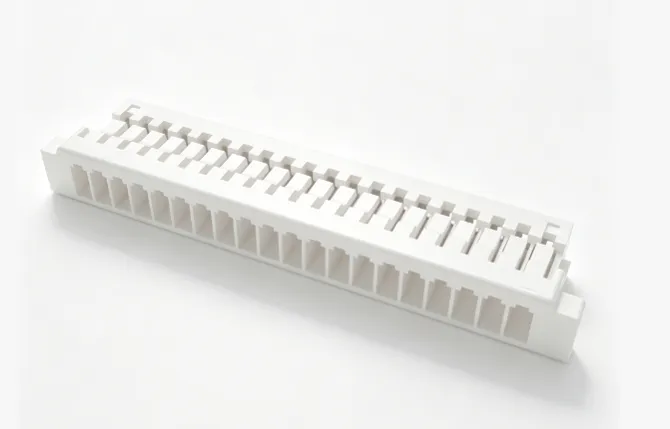

1.0mm 间距线对板连接器


核心结论： SH1.0 系列有成熟国产尺寸兼容方案，但选型不建议只单独替换胶壳。 市面上部分早期国产方案仅仿制胶壳，端子、针座匹配度不足，量产容易出现这些风险：

  • 插拔手感异常，过紧或松动
  • 端子保持力不足，发生退针
  • 接触电阻不稳定，偶发信号断连
  • 锁扣结构可靠性差，振动工况松脱

建议优先选用胶壳、端子、针座同体系整套配套方案，保证配接尺寸、锁扣、端子弹片参数统一，降低量产品质风险。

方案说明： 深圳华德共创（HDGC）深耕精密连接器 16 年，国家高新技术企业、深圳市专精特新企业，针对 1.0mm 微间距线对板，提供 SH 系列整套 Pin-to-Pin 装配互换方案。自有模具、冲压、注塑、自动化组装产线，常规型号常备现货，产品满足 RoHS、UL 安规要求，支持工控、消费电子类项目稳定供货。


替换优势

✅ 整套配套：胶壳 + 端子 + 针座同厂同系列，避免不同供应商物料混用带来的匹配风险

✅ 尺寸兼容：1.0mm Pitch，配接尺寸按该系列规格设计，常规应用 PCB 封装无需修改

✅ 原位装配：缩短项目验证周期，节省改板成本

✅ 认证齐全：产品满足 UL、RoHS 要求，工厂通过 IATF16949 汽车行业质量管理体系

关于华德共创

HDGC 16 年精密连接器研发制造经验 国家高新技术企业 / 深圳市专精特新企业 ，同系列涵盖 0.6mm / 0.8mm/1.0mm / 1.25mm /1.5mm/1.8mm /2.0mm/2.5mm/3.96mm 等间距线对板连接器

支持样品申请、规格书下载、3D 模型提供.
